华为OceanStor SNS2124光纤交换机 光纤存储交换机

华为光纤存储交换机 OceanStor SNS2124是一款全光纤交换机，适用于小型独立SAN和大型核心交换的边缘拓扑，旨在降低企业 SAN成本，提高易用性，提高扩展性。尤其是在需要网络扩展环境下是最经济的选择。

华为SNS2124光纤交换机的高性能、高扩展性等，能够满足各种应用对存储性能的需求。

•  ISL（Inter-Switch Link）链路聚合（需要获取权限）可将一对交换机多达8个端口合成一个单独的逻辑ISL交换机以优化带宽利用和负载平衡。
•  DPS（Dynamic Path Selection）功能自动将数据分配到可用的高效路径上以优化Fabric整体性能和负载平衡。
•  端口排气孔安装有排气扇。
•  SFP/SFP+光模块支持交换机端口SWL、LWL和ELWL的组合。
• 支持接入网关配置，虚拟化连接到Fabric核心的服务器端口。
• 硬盘分区可分别通过端口层和WWN完成。硬件分区可以允许或阻止传递帧到目标端口地址。
• 全面诊断和系统监控能力进一步加强RAS性能。
• 支持单播流量。

华为SNS2124 增值特性

•  QoS的自适应联网功能。
•  可扩展的Fabric。
•  ISL链路聚合。
•  高级性能监控。
•  最优化服务器应用。

华为OceanStor SNS2124/2224/2248是面向小型独立SAN和大型核心交换的边缘拓扑的全光纤交换机，旨在降低企业SAN成本，提高易用性，提高扩展性。尤其是在需要网络扩展环境下是最经济的选择。

经济高效 华为光纤交换机 SNS2124

• ISL链路聚合：基于帧的链路聚合，将多条ISL链路合并为一条逻辑链路，以实现高效的带宽利用和负载均衡；
• 高带宽：采用了一种无阻塞架构，最多支持满配（全双工）的速率运行，SNS2248支持最大带宽1536Gbps， 并且不会出现超量使用现象；
• 端口自适应：拥有自动适应功能，SNS2124实现速率8Gb到1Gb自适应，SNS2224/SNS2248支持16Gb到2Gb自适应，同时SFP向下兼容，可实现按需投资；
• 按需增加端口的可扩展性：端口增量扩展，实现了从单交换机fabric架构到全fabric企业功能的“用多少买多少”的可扩展性。

华为SNS2124光纤交换机 业务增长管理效率的提高 简单易用

SNS2124可显著提高入门级价位SAN网络的性能和职能。它基于第6代FC技术而建立，拥有自动适应1、2、4和8 Gbit/sec吞吐量以及可大大增强fabric操作的各种特性。其渐进式设计在提供这些功能的同时还使得每端口耗电量不到2.5瓦，实现了高效的供电和散热效率。

最终，各机构可同时享有低成本设备连接与强大功能的两大优势，使得SAN技术具有了高可访问性和高承受能力。此外，热代码加载和激活技术通过更快速的系统软件升级和维护还可减少计划停机的必要性，最大程度提高应用程序的正常运行时间。

华为SNS2124光纤交换机卓越的网络性能 部署快捷

SNS2124提供了所有端口1、2、4和8Gbit/sec (全双工)运行的高性能，实现了最高达192 Gbit/sec的无拥塞吞吐量。数据流量的自动适应和速率匹配为用户提供了与之前1、2和4 Gbit/sec设备的互操作性。而为了提供更具针对性的性能，增强的交换机间链路（ISL）聚合功能还可将一对交换机间最多8条ISL整合成为单条高速逻辑干线，其吞吐量最高可达64 Gbit/sec。

华为SNS2124光纤交换机一种更好的业务操作改善方式 易于扩展

SAN环境的主要优势之一就是硬件资源的整合。这种集中化方案可帮助提高运营效率和员工生产效率，而这二者正是中小型企业的关键需求。由于只有较少物理资源需管理，企业员工可将更多精力用于处理其它业务增长问题上，还可集中精力于其它战略方案上。高性能8Gbit/sec光纤通道（FC）功能可加速数据传输，帮助保持数据的畅通与应用的运行。例如，它使得各机构可显著改善分布式电子邮件环境中存储利用率。此外，基于SAN的架构还实现了LAN-free备份和更高效的数据中心资源管理，从而可提高整体系统性能和生产力。

华为SNS2124光纤交换机主要有如下组件：

• 一块交换机系统主板，使用一枚主频为667MHz的RISC（Reduced Instruction Set Computer） CPU（PowerPC 440EPx），集成一体化的外围设备，提供高性能同时降低能耗。
• 一个RJ-45 10/100 Base T以太网管理网口，支持交换机IP地址的发现和配置，可以不需要通过串口配置交换机IP地址，可以极大地提高交换机的可用性。
• 一个带有RJ-45水晶头的RS-232串口用于交换机初始化和系统还原（集成LED灯始终处于熄灭状态）。
• 一个USB接口提供固件升级所需存储空间，supportsave命令输出，以及配置上传下载任务所需空间。
• 机架式设计外框，可安装在一个19英寸的EIA机架上。
• 电源及风扇FRU（Field Replaceable Unit）。
• 每个FC端口装有一个LED指示灯，以绿色和黄色显示状态。
• 一个绿色的LED电源指示灯。
• 一个LED系统指示灯，以绿色和黄色显示系统状态。
• 两个以太网LED指示灯，集成在RJ-45插头上，显示传输速率和功能状态。
• 用于交换机识别的SEEPROM。
• 电压监控。
• 风扇监控（包括流向）。
• 温度监控。
• 电池供电RTC（Real-Time Clock）。

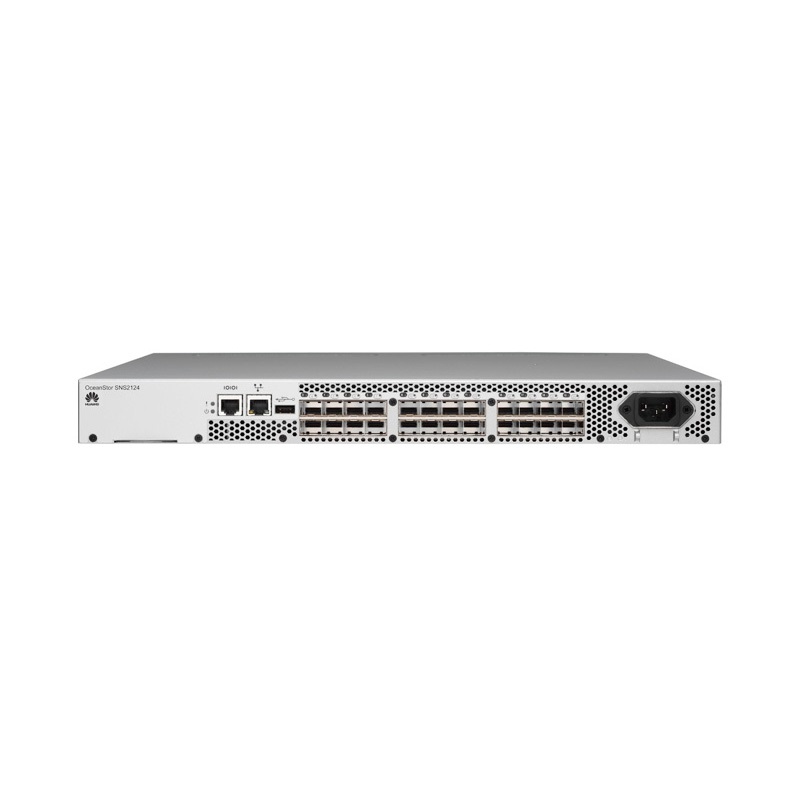

华为SNS2124光纤交换机产品图

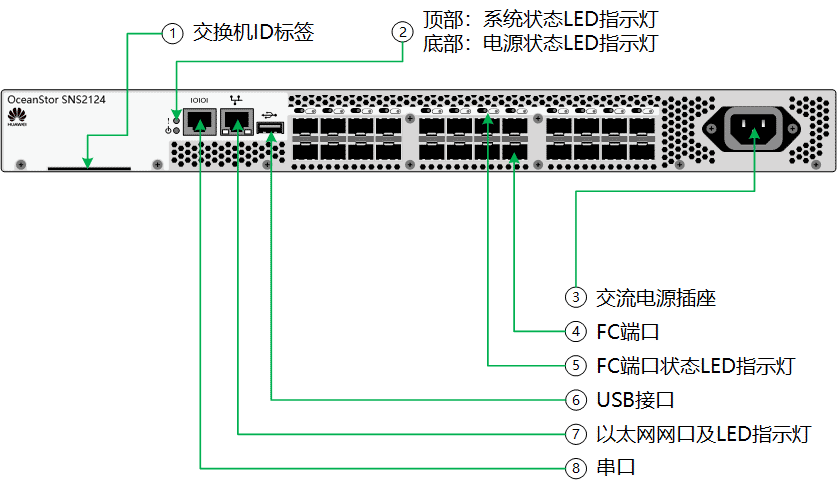

华为SNS2124光纤交换机的后视图主要包括LED系统指示灯、串口、以太网LED指示灯、USB接口、FC端口及其指示灯。

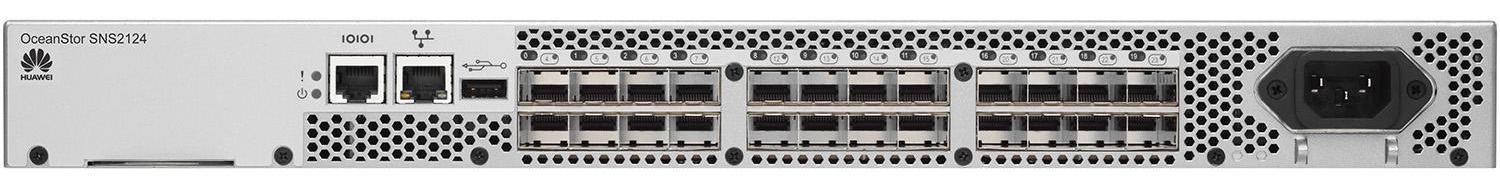

 SNS2124光纤交换机视图

说明：
SNS2124交换机所有的端口、指示灯、电源和风扇都位于交换机背面，交换机正面仅用于空气流通。
